Project description
NORMA L

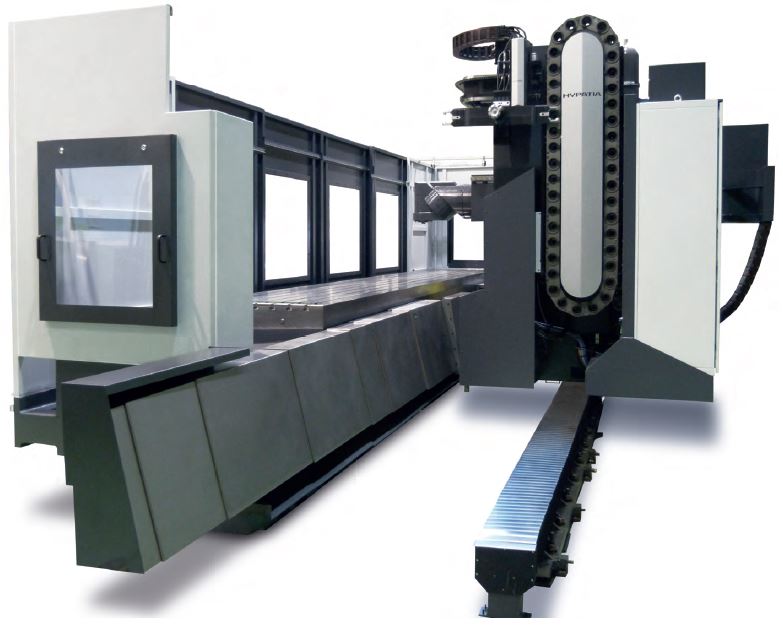

Máquina de la gama Correa fabricada por GNC Hypatia.
La NORMA L representa un nuevo concepto de máquina de columna móvil de carnero lateral. Una gran robustez gracias al guiado en “L” del carnero y al triple guiado en el eje X. Precisión gracias al sistema mecánico de corrección de la caída de carnero. Una máquina flexible adecuada para operaciones de desbaste y acabado.
ESPECIFICACIONES TÉCNICAS
______________________________________________________________________
MESA 45 65 80
Superficie mm 5.500 x 1.200 / 7.000 x 1.200 / 9.000 x 1.200
Máxima carga kgs 10.000
______________________________________________________________________
RECORRIDOS
Longitudinal X mm 4.500 6.000 8.000
Transversal Y mm 1.250 / 1.500
Vertical Z mm 1.500 / 2.000
______________________________________________________________________
AVANCES Max.
X m/min 30
Y m/min 30
Z m/min 30
______________________________________________________________________
ESPECIFICACIONES DEL MANDRINO
Mandrino ISO-50 / ISO-50 Big Plus / HSK-100
Velocidad de giro rpm 3.000 / 6.000
Potencia máxima kW 24 – 33
Par máximo Nm 840 – 990
______________________________________________________________________
EQUIPAMIENTO ESTÁNDAR Y EQUIPAMIENTO OPCIONAL
EQUIPAMIENTO ESTÁNDAR
- Cabezal Universal Automático
- Control numérico Heidenhain o Siemens
- Volante electrónico
- Armario eléctrico climatizado
- Guías lineales en los ejes X, Y, Z
- Lámpara de iluminación de la zona de trabajo
- Caja de velocidades
- Central hidráulica
- Captación directa en todos los ejes
- Taladrina exterior con lanzas regulables
- Carenado perimetral
- Tele-servicio directo
- VIXION 4.0
EQUIPAMIENTO OPCIONAL
- Otros Cabezales
- Sondas de medición de herramientas y piezas
- Cargador automático de 30, 40 y 60 herramientas
- Cargador estático para 8 herramientas
- Pistola de limpieza de aire o aceite con motobomba
- Filtro centrífugo en depósito de taladrina
- Mesas giratorias
- Mesas giratorias integradas
- Evacuadores de Viruta
- Carenado integral
- Taladrina a través del mandrino a alta y media presión
- Cabina de puesto trasero
- Trabajo pendular
