NORMA MG

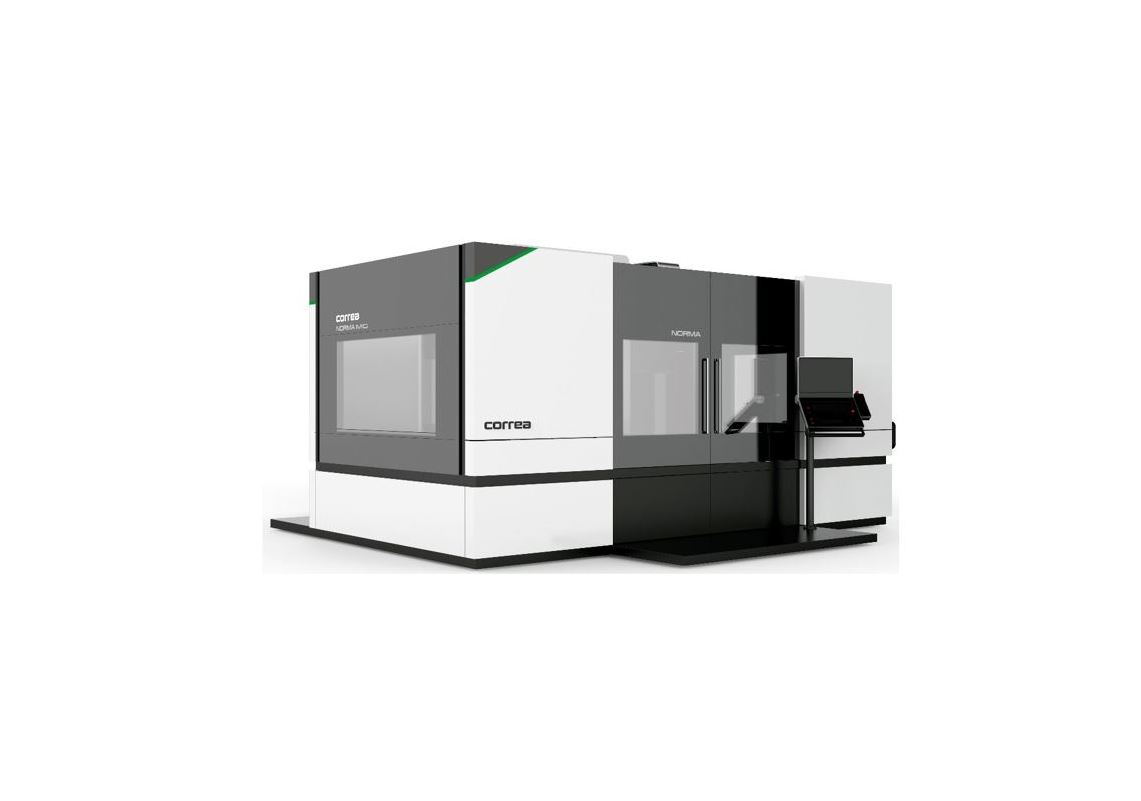

Fresadora de bancada fija Correa NORMA MG fabricada por GNC Hypatia.



La fresadora de bancada fija NORMA MG con carnero lateral ofrece gran robustez gracias a su sistema de guiado del carnero en L. Esta máquina cuenta con varias opciones de mesa giratoria que aporta una gran flexibilidad para realizar diversas operaciones de fresado. La máquina es capaz de gestionar 4+2 ejes lo que garantiza una gran flexibilidad manteniendo la robustez y precisión de los cabezales indexados Correa con giro cada 0,02º, patentados por Nicolás Correa.





ESPECIFICACIONES TÉCNICAS
______________________________________________________________________
MESA
Superficie mm     1.250 x 1.250 / 1.600 x 1.250 / 1.600 x 1.600 / 2.000 x 1.600
Máxima carga sobre la mesa     Ton 07 – 10

______________________________________________________________________
RECORRIDOS
Longitudinal      X mm 2.500 / 3.500
Transversal         Y mm 1.250 / 1.500
Vertical               Z mm 1.500 / 2.000

______________________________________________________________________
AVANCES Max.
X     m/min 30
Y     m/min 30
Z     m/min 30

______________________________________________________________________
ESPECIFICACIONES DEL MANDRINO
Mandrino                      ISO-50 / ISO-50 Big Plus / HSK-100
Velocidad de giro       rpm 4.000 / 6.000
Potencia máxima       kW 24 – 33
Par máximo                 Nm 840 – 990

______________________________________________________________________

EQUIPAMIENTO ESTÁNDAR Y OPCIONAL

EQUIPAMIENTO ESTÁNDAR

  • Cabezal Universal Automático
  • Mesa giratoria integrada
  • Control numérico Heidenhain o Siemens
  • Volante electrónico
  • Armario eléctrico climatizado
  • Guías lineales en los ejes X, Y, Z
  • Lámpara de iluminación de la zona de trabajo
  • Caja de velocidades
  • Central hidráulica
  • Captación directa en todos los ejes
  • Taladrina exterior con lanzas regulables
  • Carenado perimetral
  • Tele-servicio directo
  • VIXION 4.0

EQUIPAMIENTO OPCIONAL

  • Otros Cabezales
  • Sondas de medición de herramientas y piezas
  • Cargador automático de 30, 40 y 60 herramientas
  • Cargador estático para 8 herramientas
  • Pistola de limpieza de aire o aceite con motobomba
  • Filtro centrífugo en depósito de taladrina
  • Evacuadores de viruta
  • Carenado integral
  • Carenado básico
  • Taladrina a través del mandrino a alta y media presión
  • Plato de tornear integrado
  • Cambio automático de pallets



Para más información visite la web de Correa
